散気装置 FlexAir
排水処理の省エネに貢献
「FlexAir」は、排水処理などの散気装置として、米国をはじめ世界中で幅広く使用されているメンブレンタイプ微細気泡散気装置です。
その高酸素移動効率により、従来品比で20～50%の省エネの実現が可能です！
また、微細気泡ディフューザーにありがちな目詰まりを防止する機構により、メンテナンスの手間や散気効率の低下を防ぎます！
導入する現場や、求める強度・散気効率、設置のし易さなどに応じて豊富なラインナップを低価格でご用意しております。
FlexAirの優れた特徴
1.高酸素移動効率
酸素移動効率が20～35%と従来型粗大気泡散気装置に比較し1.3～2倍程度高く効率よく酸素を水中へ移動します。下図はFlexAirの代表的な酸素移動効率データです。
2.目詰まり（逆流）防止
3つの逆流防止機構により逆流を防止しますので、目詰まりが発生しにくい散気装置です。
3つの逆流防止機構を下図に示します。
FlexAirは通気が始まるとメンブレン（散気膜）が風船状に膨らみスリットが開き発泡します。（図左側）通気停止時以下のように逆流防止機能が働き、目詰まりを防止します。
- 逆流防止①：
- 通気停止によりメンブレンはしぼみ、スリットが閉じます。
- 逆流防止②：
- 水圧によりメンブレンが散気装置ボディーに押し付けられ通気路Bが遮断されます。
- 逆流防止③：
- 通気路Aにスリットのないメンブレン部分が水圧で押し付けられチャッキ弁のように通気路を遮断します。
3.多様なメンブレン（散気膜）材質
メンブレン型散気装置はメンブレンが命です。
水質に最適なメンブレン材質を選定・使用することが高性能・長寿命につながります。EDI社は、多様なメンブレン材質を揃え、あらゆる水質に最適なメンブレン材質を揃えています。
- EPDM（標準）
- 下水、一般排水
- ポリウレタン（標準）
- 油脂分を含む排水
- 高温ポリウレタン
- 油脂分を含む排水、ブロワー吐出温度の高い場合
- Matrix（テフロン含有高温ポリウレタン）
- スケール・油脂分を含む排水
微細気泡
T型チューブディフューザー
（散気管）
ニップル取り合い（T型）で汎用性の高い散気管
メンブレンタイプの代表的な微細気泡散気管です。目詰まりの発生が少なく、高い酸素溶解効率のため省エネ・省メンテナンスが可能です。簡単なニップル取り付けで新規施設は勿論、既存散気管の代替用として最適です。
- 都市下水、工場廃水処理用曝気
- 省エネ対策として粗大気泡散気装置の代替
- 目詰まり対策として多孔質散気管の代替
1.高酸素移動効率
T型散気管は、発泡穴（スリット）2mmが標準です。また、Φ62とΦ91の2通りの径を用意しています。この散気管の酸素移動効率は下図のように20～25%（清水,4.6m水深）と従来型散気装置の2～3倍の効率が得られます。
2.仕様
2種の管径（Φ62とΦ91）に加え、管長も数種揃えております。
【外形図】
【仕様表】
| 型式 | 62-610UHC | 62-610EHC | 91-502UHC | 91-502EHC |
|---|---|---|---|---|
| 寸法（D-L）mm | φ62-L610 | φ64-L610 | φ91-L502 | φ93-L502 |
| 標準通気量 L/min | ～230L | ～230 | ～370 | ～370 |
| 重量 kg | 1.0 | 1.1 | 1.2 | 1.4 |
| スリット長さ mm | 2 | 2 | 2 | 2 |
| メンブレン材質 | ポリウレタン （PU） |
EPDM | ポリウレタン （PU） |
EPDM |
| 取り合い | 20Aニップル、3/4″NPTネジ | |||
上記以外のサイズにつきましてはカタログまたはお問い合わせください。
3.設置例
ニップルのみで散気管を支持します。SUSヘッダー管へ3/4インチソケットを溶接、ニップルをねじ込み設置します。
超微細気泡
M型チューブディフューザー
（散気管）
サドルマウント（M型）の超微細気泡散気管
1mmのスリットを採用し、超微細気泡を発生、酸素移動効率を高めた大型の散気装置です。取り合いはサドルマウントですので容易な設置と強い取り付け強度が得られます。
M型散気管には、散気管全周から発泡するMagnumタイプと上半周からのみ発泡するより酸素移動効率の優れたMinipanelタイプがあります。
- 都市下水、工場廃水処理用曝気
- 省エネ対策として粗大気泡散気装置の代替
- 目詰まり対策として多孔質散気管の代替
1.高酸素移動効率
M型散気管は、発泡穴（スリット）1mmが標準です。MagnumタイプはΦ91のチューブ全周から発泡しますが、MinipanelタイプはΦ116のチューブの上半周のみから発泡し、酸素移動効率をより高めています。これらの散気管の酸素移動効率は下図のようにMagnum：22～30%、Minipanel：26～33%（いずれも清水、4.6m水深）と従来型散気装置の2～3倍の効率が得られます。
2.仕様
MagnumおよびMinipanelの仕様を示します。

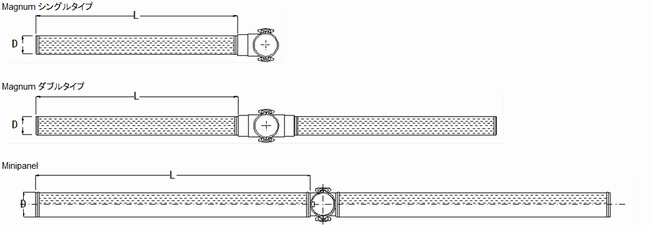

【外形図】
【仕様表：Magnum】
| 型式 | Magnum シングル | Magnum ダブル | ||
|---|---|---|---|---|
| MG4UMP-XS | MG4EMP-XS | MG4UMP-XW | MG4EMP-XW | |
| 寸法 D-L mmx n | φ91-1003 x1 |
φ93-1003 x1 |
φ91-1003 x2 |
φ93-1003 x2 |
| 標準通気量 L/min | ～500 | ～500 | ～1000 | ～1000 |
| 重量 kg | 2.8 | 3.2 | 4.8 | 5.8 |
| スリット長 mm | 1 | 1 | 1 | 1 |
| メンブレン材質 | ポリウレタン（PU） | EPDM | ポリウレタン（PU） | EPDM |
| 取り合い | 100A, 150Aサドルマウント | |||
【仕様：Minipanel】
| 型式 | Minipanel | |
|---|---|---|
| MP4UMP-YW | MP4EMP-YW | |
| 寸法 D-L mm x n | φ116-1359 x2 | φ118-1359 x2 |
| 標準通気量 L/min | ～1000 | ～1000 |
| 重量 kg | 9.4 | 10 |
| スリット長 mm | 1 | 1 |
| メンブレン材質 | ポリウレタン（PU） | EPDM |
| 取り合い | 100A, 150Aサドルマウント | |
上記以外のサイズにつきましてはカタログを参照いただくかお問い合わせください。
3.設置例
サドルマウントは100Aおよび150Aのステンレス管、樹脂管のどちらにも設置できます。設置法はヘッダー管に二つの通気穴を設け、サドルマウントで挟み込だけで非常に容易に設置できます。
注）旋回流方式曝気や高曝気強度でのご使用の場合、エンドサポートの採用をお勧めいたします。
微細気泡
T型ディスクディフューザー
超微細気泡の
ディスクディフューザー
メンブレンタイプの代表的なディスクタイプ超微細気泡ディフューザーです。円形小型なので隅々まで設置、均一な曝気が可能です。専用アダプターの使用により簡単な設置が可能で、新規施設は勿論、既存散気管の代替用として使い易い散気装置です。
- 都市下水、工場廃水処理用曝気
- 省エネ対策として粗大気泡散気装置の代替
- 目詰まり対策として多孔質散気管の代替
1.高酸素移動効率
T型散気ディスクは、発泡穴（スリット）が1mmと2mmを標準にご用意しています。酸素移動効率は下図のように30～40%（1mmスリットタイプ、清水、4.6m水深）と従来型散気装置の3～4倍の高い効率が得られます。
2.仕様
7インチ、9インチそして12インチと3種のサイズを揃えています。そしてスリット1mmの超微細気泡（効率重視）タイプとスリット2mmの微細気泡（通気量重視）タイプを様々なご使用用途にマッチできるようご用意しています。
【外形図】
【仕様表】
| 型式 | 7D-EMP | 9D-EMP-A | 9D-EHC-A | 12D-EMP-A | 12D-EHC-A | |
|---|---|---|---|---|---|---|
| 寸法（D-H-h） | mm | 225-65-29 | 273-60-31 | 273-60-31 | 335-58-30 | 335-58-30 |
| 標準通気量（注） | L/min | ～55 | ～85 | ～165 | ～165 | ～260 |
| 有効発泡面積 | m2 | 0.024 | 0.038 | 0.038 | 0.068 | 0.068 |
| 重量 | kg | 0.6 | 0.7 | 0.7 | 0.9 | 0.9 |
| スリット長 | mm | 1 | 1 | 2 | 1 | 2 |
| メンブレン材質 | 標準 ：EPDM オプション ：PTFE、シリコン | |||||
| 取り合い | 20Aニップル（強化PP）、3/4NPT | |||||
注）FlexAirの高効率性能を十二分に発揮するため標準通気量の20～70%の間でのご使用をお勧めします。
3.設置例
ニップルでの取り合いとなっています。SUSまたは樹脂ヘッダー管へ3/4インチソケットを取り付け、ニップルをねじ込み設置します。専用アダプターUDMをご使用になればヘッダー管にφ32mmの穴をあけるだけで装着可能です。
超微細気泡
M型ディスクディフューザー
超微細気泡/サドルマウントのディスクディフーザー
サドルマウントタイプの超微細気泡ディスクディフューザーです。サドルマウント方式で取り付け強度が高く、高曝気処理槽や水流の早い曝気槽に最適です。新規施設は勿論、既存散気管の代替用として使い易い散気装置です。
- 高曝気、水流の早い処理槽の全面曝気
- 都市下水、工場廃水処理用全面曝気
- 省エネ対策として粗大気泡散気装置の代替
- 目詰まり対策として多孔質散気管の代替
1.高酸素移動効率
T型散気ディスクは、発泡穴（スリット）が1mmと2mmを標準にご用意しています。酸素移動効率は下図のように30～40%（1mmスリットタイプ、清水、4.6m水深）と従来型散気装置の3～4倍の高い効率が得られます。
2.仕様
9インチ、12インチと2種のサイズをサドルマウントは80Aと100Aパイプ用の2種類をご使用用途にマッチできるようそれぞれにご用意しています。
【外形図】
【仕様表】
| 型式 | 9DM3-EMP-A | 9DM3-EHC-A | 12DM3-EMP-A | 12DM3-EHC-A | |
|---|---|---|---|---|---|
| 寸法（D-H-h） | mm | φ273-86-31 | φ273-86-31 | φ335-77-30 | φ335-77-30 |
| 標準通気量（注） | L/min | ～85 | ～165 | ～165 | ～260 |
| 有効発泡面積 | m2 | 0.038 | 0.038 | 0.068 | 0.068 |
| 重量 | kg | 0.9 | 0.9 | 1.1 | 1.1 |
| スリット長 | mm | 1 | 2 | 1 | 2 |
| メンブレン材質 | 標準 ：EPDM オプション ：PTFE | ||||
| 取り合い | サドルマウント 標準：80A用 オプション：100A | ||||
注）FlexAirの高効率性能を十二分に発揮するため標準通気量の20～70%の間でのご使用をお勧めします。
3.設置例
サドルマウントで強固な取り付けが可能です。また、ニップルを受けるソケットの取り付けやねじ込み操作が無く、大変簡単な取り付けで、作業時間の大幅短縮となります。
粗大気泡
ディスクディフューザー
粗大気泡散気装置 PermaCap
メンブレンタイプの粗大気泡散気装置です。効率的な撹拌と逆流防止機能による最小のメンテナンス、長寿命を低コストで実現します。
- 調整槽、貯留槽などの撹拌用
- 軽負荷の活性汚泥槽曝気
1.仕様
【外形図】
【仕様表】
| 型式 | 4D-ECP |
|---|---|
| 散気穴径（mm）×数 | φ5.5×12 |
| 標準通気量（L/min） | ～400 |
| メンブレン材質 | EPDM |
| 取り合い | 20Aニップル、3/4NPT |
注）FlexAirの高効率性能を十二分に発揮するため標準通気量の20～70%の間でのご使用をお勧めします。
2.設置例
ニップルでの取り合いとなっています。SUSまたは樹脂ヘッダー管へ3/4インチソケットを取り付け、ニップルをねじ込み設置します。専用アダプターUDMをご使用になればヘッダー管にφ32mmの穴をあけるだけで装着可能です。
多様なメンブレン（散気膜）
用途にマッチする多様なメンブレン
微細気泡メンブレン式散気装置の命はメンブレン（散気膜）です。均一に発泡し、耐久性の高いメンブレンをEDI社の独自技術で提供します。
- ダイカット法による均一で高強度なスリット
- 超微細気泡から微細気泡まで多彩なスリット長（1mm、2mm）
- ポリウレタン、EPDMをはじめ多様なメンブレン材質
このEDI社独自のノウハウにより作られるメンブレンは、高い酸素移動効率とほとんどすべての排水の水質に合うメンブレンを提供しています。
【豊富なメンブレン材質】
| 材質 | 特徴 | 備考 |
|---|---|---|
| EPDM | 一般的な排水処理に多用されています。耐候性、耐熱性、耐薬品性など優れた耐性を持ちますが、油分に耐性が劣るため一部の排水には不適切な場合があります。炭酸カルシウムなどスケールが沈着し易いため注意が必要です。 | 標準 |
| ポリウレタン （PU） |
ポリエーテルタイプのポリウレタンで排水処理用として非常に適しています。耐油性が強いためEPDMの適さない排水や機械的強度や耐摩耗性が高いため工場排水などに多用されています。通常の生物処理では問題になりませんが、耐熱性に劣るため水温と通気温度の平均がおよそ60℃以下が必要です。 | 標準 |
| 高温用ポリウレタン （HTPU） |
上記ポリウレタンの耐熱性を高めたものです。 夏季の気温の高い地域、ブロワー吐出温度が高い場合などに使用します。 |
受注生産 |
| PTFE | EPDMの表面にテフロンをコーティングしたメンブレンです。EPDMのスケール沈着し易い特性をテフロンコーティングにより改善したもので、基本的な特性はEPDMと同等です。 | 受注生産 |
| 特殊PTFEMatrix Plus | EDIの画期的な商品です。HTPU膜にテフロン膜を重ね2層構造になっています。HTPUのスケール沈着しにくい特性をさらに向上したものです。 | 受注生産 |
| シリコン | 最大の特徴は高い耐熱性と耐薬品性にありますが、強度や耐摩耗性が低いことから一部化学工場など特殊な用途に使用されています。 | 受注生産 |
